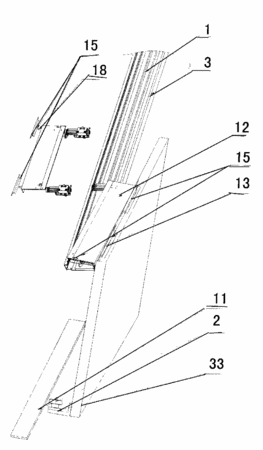

摘要:本实用新型提出了一种用于家具上的平面趟门装置。主要包括下铝合金双道轨道及下双道滑道和可沿水平方向滑动的横向滑动基座,在横向滑动基座有可纵向滑动的上挂板和挂板,上单道滑道和可沿水平方向滑动的上挂板。门上有快装接连基座与横向滑动基座连接。横向滑动基座和上挂板设有弹簧。下双道滑道和上单道滑道有曲线滑槽,通过上下挂板在曲线滑槽内滑动和滑动基座的纵向运动,达到开启时两门交叉水平横向运动、关闭时两个门在同一水平面。通过上述机构解决了两门板的交叉水平运动、门的平整度和门的安装间隙可调整等技术问题,解决了现有趟门两门不在同一平面运动、不论开启和关闭都占用很大空间、门与柜体密闭性差、外观不美观等的缺陷问题。
- 专利类型实用新型
- 申请人深圳市科鼎五金实业有限公司;
- 发明人赵盛华;金风光;范秉光;
- 地址518109广东省深圳市龙华镇大浪村华富工业园6栋
- 申请号CN200420045961.6
- 申请时间2004年05月20日
- 申请公布号CN2773280Y
- 申请公布时间2006年04月19日
- 分类号E06B3/46(2006.01);
