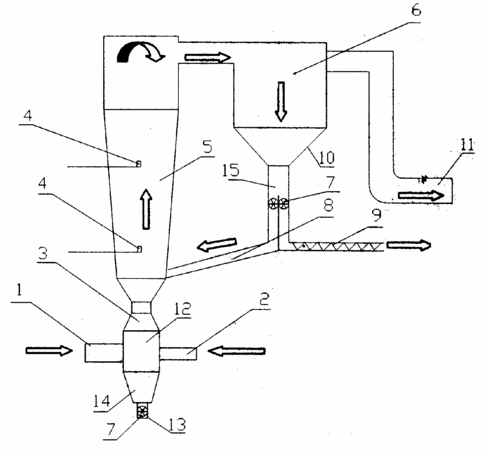

摘要:一种循环流化床式制备消石灰的装置,属于烟气脱硫技术领域。本实用新型的石灰反应塔是由直筒段和锥柱体段连接而成。锥柱体段下部设有文丘里段,文丘里段与混料仓连接。混料仓上置有生石灰进口和流化风进口,混料仓的底端为圆锥体。锥柱体段设有多层间隔布置的喷水器,多管式旋风分离器的上部连接排气管,直筒段上部出口与多管式旋风分离器连接。多管式旋风分离器的底面为锥形面,锥形面的底部置有双通道。双通道的一侧连接空气斜槽,空气斜槽下端与石灰反应塔下部连接,双通道的另一侧连接输送成品的绞龙。本实用新型装置设计合理、设备成本低,应用本实用新型可以大大降低烟气脱硫系统的运行成本。
- 专利类型实用新型
- 申请人清华大学;清华同方环境有限责任公司;清华同方股份有限公司;
- 发明人赵旭东;项光明;姚强;
- 地址100083北京市清华同方科技广场A座2907
- 申请号CN200420121011.7
- 申请时间2004年12月29日
- 申请公布号CN2767441Y
- 申请公布时间2006年03月29日
- 分类号C04B2/08(2006.01);B01D53/83(2006.01);
