循环流化床式锅炉焚烧垃圾及尾气净化的一体化装置

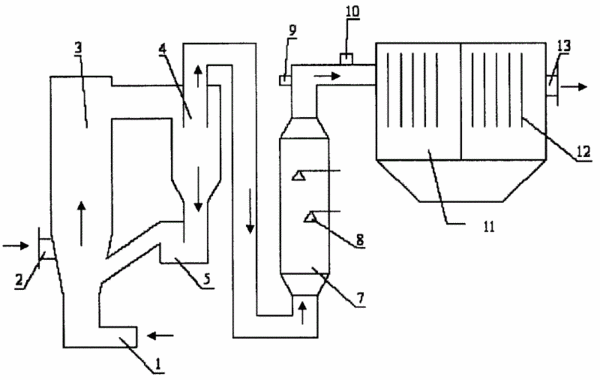

　　摘要：循环流化床式锅炉焚烧垃圾及尾气净化的一体化装置，属于垃圾焚烧污染物控制技术领域。本实用新型中炉体的底部设置一次风进口，炉体的中下部设置垃圾料/石灰石粉料脱除剂进口，炉体的上侧方通过烟道与所述旋风分离器连接。旋风分离器下部与返料机构连接，返料机构底部与炉体底部连接，旋风分离器顶部通过烟道与冷却塔底部连接。冷却塔内置有多组与烟气流向相反的喷水嘴，冷却塔顶部通过拐脖烟道与袋式除尘器连接，拐脖烟道上设置铁质飞灰入口和活性炭入口。袋式除尘器上侧方设置与引风机相连的净化气出口，袋式除尘器内置有竖直排列的滤料层。本实用新型装置可在保证除尘效率的同时，使设备占地面积小、投资少、运行成本低、安全可靠。

专利类型实用新型
申请人清华大学;清华同方环境有限责任公司;清华同方股份有限公司;
发明人赵旭东;姚强;项光明;韩毅;
地址100083北京市清华同方科技广场A座2907
申请号CN200420121016.X
申请时间2004年12月29日
申请公布号CN2760406Y
申请公布时间2006年02月22日
分类号F23G5/30(2006.01);F23G5/44(2006.01);F23J15/04(2006.01);F23C10/24(2006.01);F23C101/00(2006.01);
