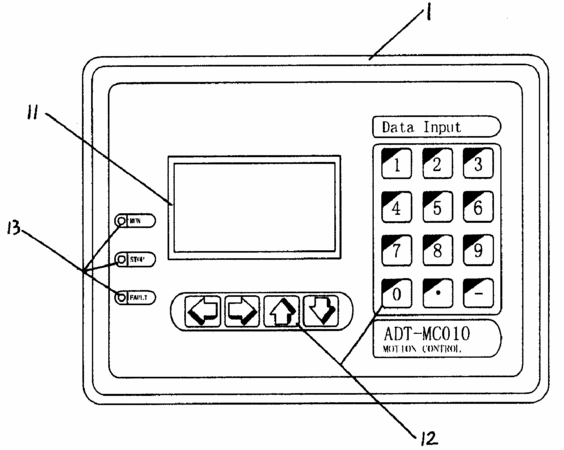

摘要：一种四轴运动控制器，包括面板和后壳，所述面板上设置显示窗口和按键区，显示窗口处安装液晶显示屏，面板背面安装按键板，按键板上的按键与面板上的按键区对应，所述后壳内安装主控板和电源板，主控板上设有用于控制X轴、Y轴、Z轴和W轴的控制电路以及接口电路，所述按键板和液晶显示屏与主控板上相应的接口电路连接。还可设置串行通讯口、状态指示灯和内置蜂鸣器。本四轴运动控制器采用CPLD实现运动控制，降低了成本，同时使控制器的输出脉冲频率最大可达200KHz，一次性发出的脉冲个数可以高达16777215个，能满足高精度、高速度的要求，并能适应定位长度较长的数控应用。其外形美观，制作、装配方便。
- 专利类型实用新型
- 申请人深圳市众为兴数控技术有限公司;
- 发明人曾逸;钱作忠;章友文;
- 地址518052广东省深圳市南山区玉泉路毅哲大厦1107室
- 申请号CN200420083754.X
- 申请时间2004年09月03日
- 申请公布号CN2733432Y
- 申请公布时间2005年10月12日
- 分类号G05B19/18;G05B19/414;G05B23/00;G05B15/02;G06F13/38;
