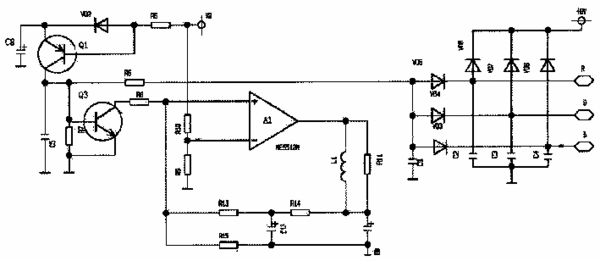

摘要：本实用新型涉及用于电视机、计算机监视器等显示设备中的显像管关机消亮电路，为解决现有关机消亮电路在关机瞬间会使屏幕突然变亮的问题，本实用新型中，在现有泄放型关机消亮电路的基础上增设一个NPN三极管Q3，其基极接三极管Q1的集电极并经电阻R7接地，其发射极直接接地，其集电极则经电阻R8接场扫描电路中的运算放大器A1的正输入端；所述运算放大器A1的输出端与场偏转线圈L1的第一端连接。本实用新型利用关机瞬间二次供电的突变，在降低显像管阴极电压的同时，使二次供电突变的效果同时作用于场扫描电路和声音静噪电路，通过作用于场扫描电路，可使关机瞬间的杂散余光打到屏幕的显示区以外，从而可消除瞬间亮光干扰及长久使用的黑斑问题。
- 专利类型实用新型
- 申请人康佳集团股份有限公司;
- 发明人马彪;张帆;
- 地址518053广东省深圳市南山区华侨城康佳集团
- 申请号CN200420083494.6
- 申请时间2004年08月27日
- 申请公布号CN2724323Y
- 申请公布时间2005年09月07日
- 分类号H04N5/44;
