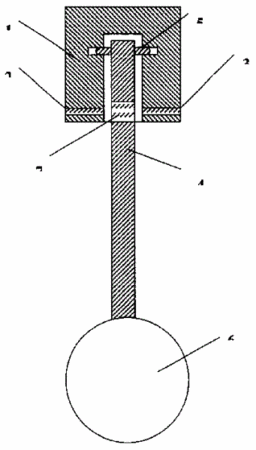

摘要：一种浮球光纤液面开关，由一个底座和一个浮球构成，底座中设置有一个垂直于水平方向的凹槽，凹槽中设置有一个连杆，连杆的一端通过一个转轴连接在凹槽的两个相对的侧壁上，浮球固定设置在连杆的另一端，凹槽的两个相对的侧壁中分别固定设置有一个第一光纤和一个第二光纤，第一光纤和第二光纤位于同一直线上，连杆上设置有一个透镜，透镜位于第一光纤和第二光纤之间，透镜的截面呈扇形。本实用新型利用浮球、连杆和光纤的配合将高低液面的定位通过光信号来传递，可同时测量高液面和低液面，同时无需特别密封，结构简单，加工制造容易。
- 专利类型实用新型
- 申请人上海万森水处理有限公司;
- 发明人沈志昌;
- 地址200050上海市安西路35号
- 申请号CN200420036816.1
- 申请时间2004年06月25日
- 申请公布号CN2715127Y
- 申请公布时间2005年08月03日
- 分类号G01F23/64;G01F23/32;H03K17/968;
