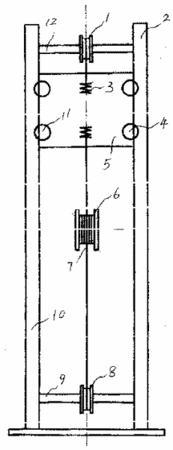

摘要:本实用新型公开了一种升降靶机,它是由升降靶机框架、升降驱动电机、升降传动装置和升降车等部分组成。其中升降传动装置采用钢丝绳闭环传动,其一侧绕在传动轮上数圈,上下端分别绕过上、下随动轮,两端穿并固定于升降车背面设置的张力弹簧,以张紧该钢丝绳。所述升降车通过两侧设置的滑轮,与升降靶机框架内侧的滑轨配合,完成升降移动。本装置具有传动机构简捷、经济、实用的效果,解决了钢丝绳传动摩擦力不够的问题,使靶机大行程传动平稳和可靠。
- 专利类型实用新型
- 申请人保定龙腾运动器材有限公司;
- 发明人张讯;
- 地址071051河北省保定市高新区金迪路115号茗畅园商务楼811号
- 申请号CN03236879.8
- 申请时间2003年01月29日
- 申请公布号CN2634418Y
- 申请公布时间2004年08月18日
- 分类号F41J9/00;
