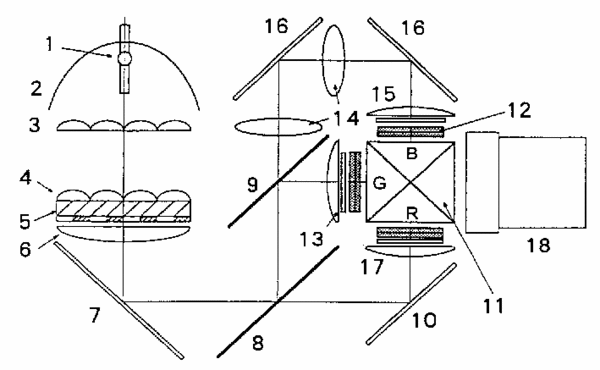

摘要：本实用新型为了解决液晶板任意一个像素所对应的红、绿、蓝色光最后能够在屏幕上会聚、重合到一点的问题。而提供一种结构简单、易于组装、价格低廉的快速组装合色棱镜和液晶板的组合调整装置。在液晶板上设置4个长度相等的定位柱。定位柱由透明塑料制成，精度为±0.005mm，用螺钉固定在液晶板上。用带有4个定位柱的液晶板12紧靠合色棱镜11的一个面，就进入了其应该在的平面，实际上完成了液晶板沿前后方向(Z)上的平移、绕液晶板12竖直轴(Y)的转动及绕液晶板12水平轴(X)的转动，三维的调整；然后进行沿X轴水平平移、沿Y轴竖直平移和在自身平面内绕中心Z轴的旋转。完成之后用UV胶将定位柱与棱镜表面粘接，至此完成了全部6维调整。
- 专利类型实用新型
- 申请人北京电影机械研究所;
- 发明人石新泉;郭广林;田中伟;
- 地址100026北京市朝阳区团结湖北路2号
- 申请号CN03264236.9
- 申请时间2003年06月18日
- 申请公布号CN2629065Y
- 申请公布时间2004年07月28日
- 分类号G03B21/14;G02F1/13;G02B5/04;
