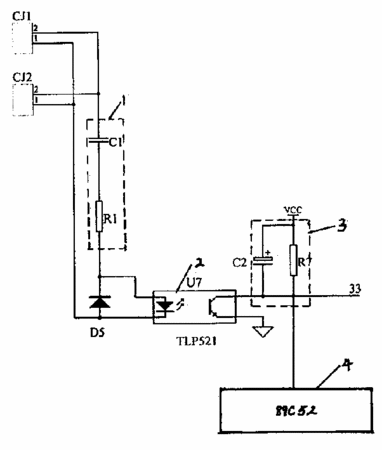

摘要:用于电话通讯的振铃采样装置,属于电话远程控制领域。本实用新型解决了现有技术中检测结果不准确,容易造成误操作的问题。本实用新型包括由电容C1和电阻R1组成的电容耦合电路、光电耦合器、二极管D5和由电容C2和电阻R7组成的积分电路。其结构特点在于,电容耦合电路连接光电耦合器的发光侧,光电耦合器的发光侧与二极管D5并联,光电耦合器的输出侧连接积分电路。本实用新型主要应用于家庭网络通讯的电话装置。
- 专利类型实用新型
- 申请人清华同方股份有限公司;
- 发明人汪仕文;李永建;
- 地址100084北京市2670信箱
- 申请号CN02233239.1
- 申请时间2002年04月27日
- 申请公布号CN2549667Y
- 申请公布时间2003年05月07日
- 分类号H04M3/22;
