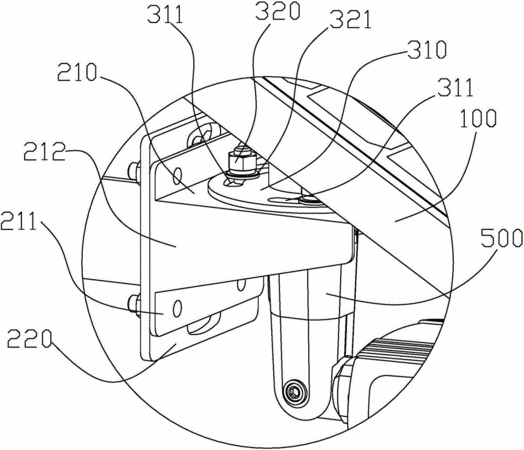

摘要:本实用新型提供了一种输电线路微型视频在线监测装置,包括主机系统、供电系统和安装结构,所述供电系统包括太阳能电池板,所述安装结构包括:支架主体,其前端设置有水平安装部,所述水平安装部上开设有3?4个呈圆周均匀分布的安装盲孔;上支撑柱,其底部固定有安装底盘,顶部倾斜设置有一托板,所述安装底盘置于水平安装部之上,并且开设有与所述安装盲孔一一对应的弧形孔,所述弧形孔分布在同一个圆上,所述托板上固定太阳能电池板;任一弧形孔与安装盲孔之间均通过紧固螺栓连接。本实用新型提出的监测装置通过对太阳能电池板的安装机构进行设计,解决了现有太阳能电池板方位不可调整,导致在不同杆塔上适应性差的技术问题。
- 专利类型实用新型
- 申请人重庆东电科技有限公司;
- 发明人王朝龙;白云;贺小端;杨宇帆;周世华;
- 地址401121 重庆市渝北区人和雪松路2号6幢(原2幢)1-9-2号
- 申请号CN201621196981.2
- 申请时间2016年10月28日
- 申请公布号CN206099861U
- 申请公布时间2017年04月12日
- 分类号H02S20/30(2014.01)I;H02J13/00(2006.01)I;
