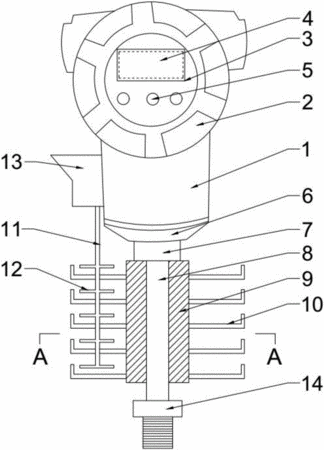

摘要：本实用新型公开了一种多重散热耐高温压力变送器，涉及变送器技术领域，包括壳体，所述壳体底部通过连接底座连接有上螺栓，所述上螺栓下方连接有连接管，所述连接管的底部连接有下螺栓，其特征在于，所述连接管外侧设有散热层，所述散热层外侧垂直设有多个圆槽形的散热片，所述壳体外壁上设有液槽，所述液槽底部设有出液管，所述出液管穿过多个所述散热片，所述出液管的最底端位于最下方的所述散热片的上方，每个所述散热片上方均水平设有渗液管，所述渗液管与所述出液管相连通。这种多重散热耐高温压力变送器，可进行三重散热，散热降温效果好，避免了高温对测压元件和电路板进行损坏，实用性强。
- 专利类型实用新型
- 申请人天津宇创屹鑫科技有限公司;
- 发明人芮力;
- 地址300000 天津市南开区密云路55号3号楼2层2009
- 申请号CN201621013052.3
- 申请时间2016年08月31日
- 申请公布号CN206095508U
- 申请公布时间2017年04月12日
- 分类号G01L19/06(2006.01)I;
