LNG加液装置即时饱和系统

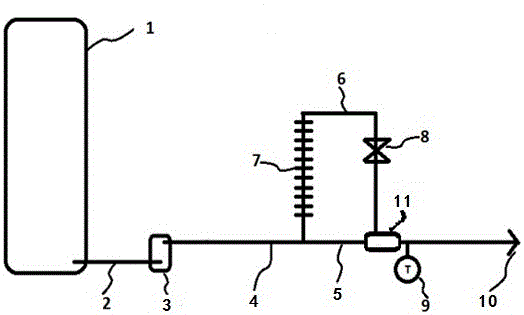

　　摘要：本实用新型公开了一种LNG加液装置即时饱和系统，包括：用于存储LNG的贮罐、输液泵、主管路、分流管路、混合装置和加气机，贮罐中的LNG通过出液管路流入输液泵，输液泵输出的LNG流入主管路并通过分流管路进行分流，分流管路包括液相管路和加热管路，加热管路中的加热后的天然气气液混合流与液相管路中的低饱和态LNG分流在混合装置中进行汇合，再注入加气机。通过上述方式，本实用新型不需对贮罐内整体LNG同时进行饱和循环操作，加气车辆也无须停车等待，只需在对车辆进行加注时对流出贮罐的LNG在注入车用瓶前进行分流，并对其中一支小流量LNG分流进行加热然后再和液相管路中低饱和态LNG汇合，汇合后的高饱和态LNG注入车用瓶，实现LNG加液装置即时饱和功能。

专利类型实用新型
申请人查特深冷工程系统（常州）有限公司;
发明人E·古斯塔夫森;徐惠新;柳亚军;楚亚军;刘刚;
地址213032 江苏省常州市新北区河海西路388号
申请号CN201621049234.6
申请时间2016年09月12日
申请公布号CN206072750U
申请公布时间2017年04月05日
分类号F17C7/02(2006.01)I;F17C7/04(2006.01)I;F17C5/02(2006.01)I;F17C13/00(2006.01)I;F17C13/04(2006.01)I;F17C13/02(2006.01)I;
