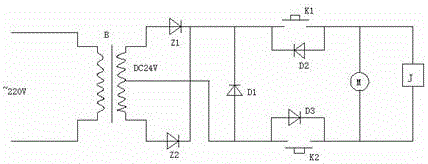

摘要：本实用新型公开了一种净水设备控制电路，包括变压器B、整流二极管Z1、Z2，发光二极管D1、发光二极管D2、发光二极管D3、低压开关K1和高压开关K2，所述变压器B初级线圈两端分别连接220V交流电两端，变压器B次级线圈两端分别连接整流二极管Z1、Z2正极，整流二极管Z1分别连接Z2负极、发光二极管D1、发光二极管D2负极、低压开关K1，发光二极管D2正极分别连接低压开关K1、水泵M和进水电磁阀J，进水电磁阀J另一端分别连接水泵M另一端、发光二极管D3负极和高压开关K2。本实用新型净水设备控制电路能够通过发光二极管D1、D2和D3直观的显示各种故障状态，便于维护检修。
- 专利类型实用新型
- 申请人青岛春雷科技发展有限公司;
- 发明人翟绪河;
- 地址266000 山东省青岛市平度市南村镇渤海路5号
- 申请号CN201621074946.3
- 申请时间2016年09月23日
- 申请公布号CN206069422U
- 申请公布时间2017年04月05日
- 分类号C02F1/00(2006.01)I;
