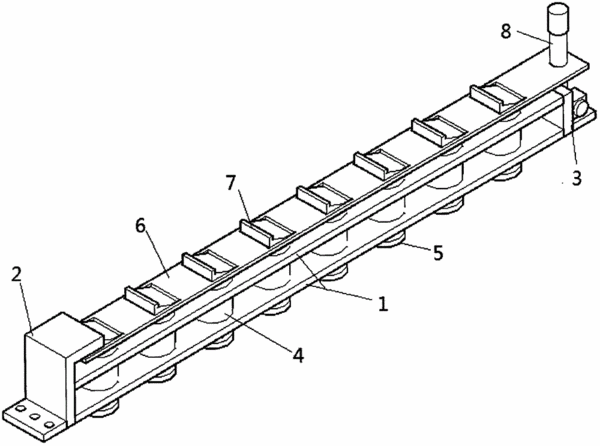

摘要：本实用新型涉及一种机械式剪板机压料机构，包括安装支架、压脚、拉杆，安装支架包括左、右两端的安装座和焊接在两安装座间的套筒架，套筒架中焊接有多个套筒，压脚套接在套筒中，套筒与压脚间安装有弹簧，压脚的顶端螺接有楔型块，楔型块外套接有限位板，限位板的左端设有滑块，滑块在左侧安装座上的滑槽内滑动，限位板的右端设有圆形通孔，拉杆穿过圆形通孔，下端铰接在右侧安装座上。本实用新型的有益效果是：拉动拉杆左右移动，促使限位板在移动时带动楔型块和压脚的上升和下降，从而起到在压脚下降时将板件压紧，当压脚上升时放开，实现压料功能，该结构采用纯机械结构，不仅结构简单，而且操作简便，不易出现故障。
- 专利类型实用新型
- 申请人周口师范学院;
- 发明人谢娟娟;程全;
- 地址466000 河南省周口市川汇区文昌路东段周口师范学院
- 申请号CN201621148173.9
- 申请时间2016年10月19日
- 申请公布号CN206065520U
- 申请公布时间2017年04月05日
- 分类号B23D15/06(2006.01)I;B23D33/02(2006.01)I;
