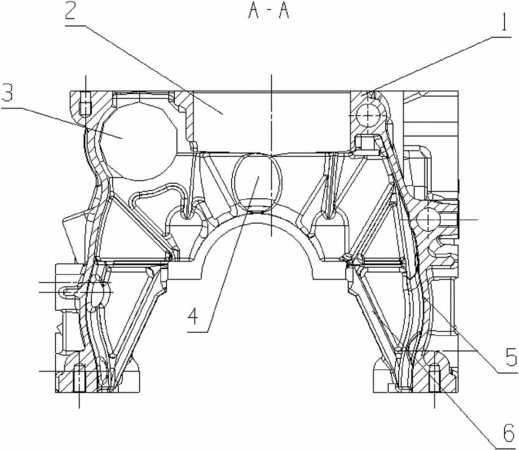

摘要：本实用新型公开了一种气缸体。该气缸体包括：气缸体本体，其省略水套及挺柱孔结构；气缸套安装孔，其竖直开设在所述气缸体本体的中部，该气缸套安装孔的轴向长度小于等于气缸套的下半部分的长度，并且该气缸套安装孔的中心偏离曲轴中心；以及凸轮轴安装孔，其开设在所述气缸体本体上，并与所述气缸套安装孔的轴向正交。该气缸体通过省略水套及挺柱孔结构，使其铸造工艺简单，而且重量轻，只承担整机的输出部分强度，高度低，并减少裙部的壁厚，进一步降低机体重量，达到轻量化的目的。
- 专利类型实用新型
- 申请人广西玉柴机器股份有限公司;
- 发明人丘道龙;覃壮革;沈捷;向本杰;黄豪;覃文;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201621122549.9
- 申请时间2016年10月13日
- 申请公布号CN206054121U
- 申请公布时间2017年03月29日
- 分类号F02F1/18(2006.01)I;F02F1/20(2006.01)I;
