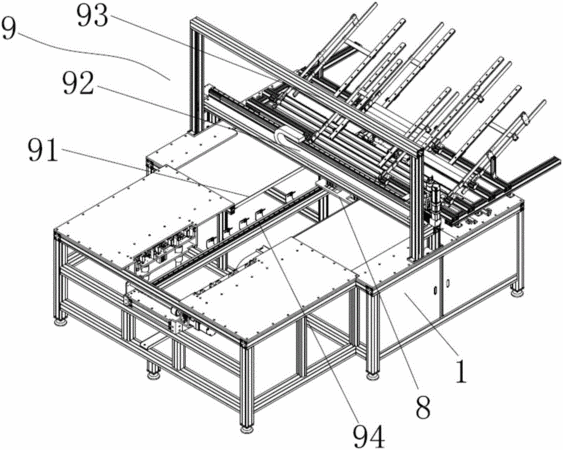

摘要:本实用新型提供一种送框打胶一体机,包括主机台、均设置在主机台上的自动送框机构和自动打胶机构,自动送框机构包括型材架、储框架和送框工装;储框架用于自下而上逐个的层叠储放多个边框、其固定在型材架上,且其整体相对于水平面倾斜设置使得储放在其上的边框均一边低一边高的倾斜设置;自动打胶机构包括均设置在主机台上的承载台和三轴调节工作台,以及设置在三轴调节工作台上的打胶机;送框工装包括动作配合的夹框组件、和接框组件,其用于将储框架上最底层的边框送框至承载台上。本实用新型的送框打胶一体机,自动送框、自动打胶,且两者之间协调配合动作,可以实现一人看管多台设备,极大的节约了人工,降低人工劳动强度和用工成本,提高生产效率。
- 专利类型实用新型
- 申请人苏州宏瑞达新能源装备有限公司;
- 发明人廖满元;胡浩;
- 地址215000 江苏省苏州市高新区青花路16号7号厂房
- 申请号CN201621069075.6
- 申请时间2016年09月22日
- 申请公布号CN206046401U
- 申请公布时间2017年03月29日
- 分类号B05C5/02(2006.01)I;B05C13/02(2006.01)I;
