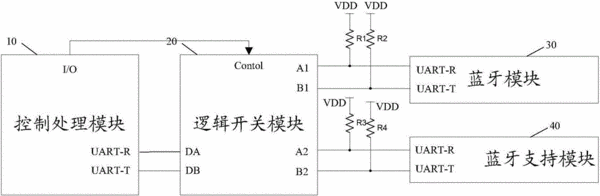

摘要：本实用新型公开一种蓝牙通信系统，包括逻辑开关模块、控制处理模块、蓝牙模块和蓝牙支持模块；所述控制处理模块具有电平控制输出端；所述逻辑开关模块具有数据输入端、电平控制输入端、第一数据输出端、以及第二数据输出端；所述电平控制输出端与所述电平控制输入端连接，所述数据输入端与所述控制处理模块的串行通信端连接，所述第一数据输出端与所述蓝牙模块的串行通信端连接，所述第二数据输出端与所述蓝牙支持模块的串行通信端连接。采用本实用新型，能够节省与蓝牙设备通信的控制器的串口资源，提高串口的使用效率。
- 专利类型实用新型
- 申请人广州视源电子科技股份有限公司;
- 发明人王彦泽;熊世明;
- 地址510530 广东省广州市黄埔区云埔四路6号
- 申请号CN201621061656.5
- 申请时间2016年09月18日
- 申请公布号CN206041992U
- 申请公布时间2017年03月22日
- 分类号H04B5/02(2006.01)I;H04B1/40(2015.01)I;
