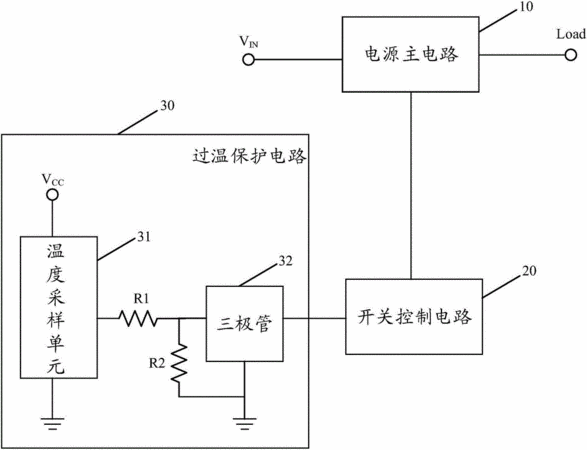

摘要：本实用新型公开了一种带过温保护的开关电源电路，包括电源输入端、负载接入端、电源主电路、开关控制电路和过温保护电路；电源输入端连接电源主电路的电压输入端；电源主电路的电压输出端连接负载接入端，受控端连接开关控制电路的开关控制端；过温保护电路包括温度采样单元、第一电阻、第二电阻和三极管；温度采样单元的电信号输出端通过第一电阻连接三极管的基极；第二电阻跨接在三极管的基极和发射极之间；三极管的发射极接地，三极管的集电极连接开关控制电路的反馈端。采用本实用新型，能够在不影响采样温度的精度和稳定性的前提下，调整保护温度值，还能够兼容不同的感温元件。
- 专利类型实用新型
- 申请人广州视源电子科技股份有限公司;
- 发明人林伟涛;
- 地址510530 广东省广州市黄埔区云埔四路6号
- 申请号CN201621050845.2
- 申请时间2016年09月12日
- 申请公布号CN206041466U
- 申请公布时间2017年03月22日
- 分类号H02H5/04(2006.01)I;
