一种圆柱形零件翻转的自动上下料装置

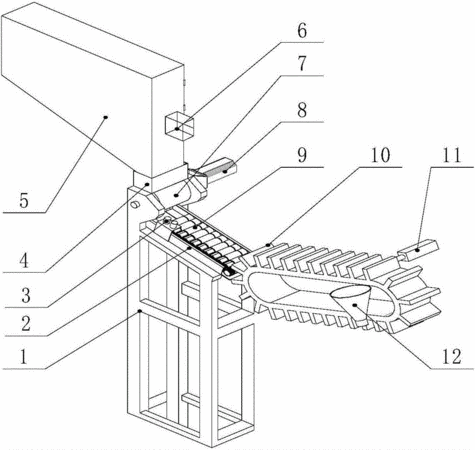

　　摘要：本实用新型公开了一种圆柱形零件翻转的自动上下料装置。零件储料箱内装有零件，零件储料箱底面为带有倾角的斜面，零件储料箱底端设有出料口，出料口连接出料槽，出料槽出口处安装有选料轮，选料轮周面沿圆周等间距开有四个凹槽，选料轮旋转出口的一侧下方设有用于承接零件的倾斜的滑槽，滑槽与提升机构衔接，提升机构的出口处下方设有竖直导向管，竖直导向管的出料口下方为零件操作台。本实用新型仅依靠一个电机带动的选料轮即可实现对圆柱形零件的周期性取料，利用重力滑落实现零件翻转上料，并能保证零件出料方向的一致性，简便节能，自动化程度高，且具有较高的可靠性。

专利类型实用新型
申请人浙江大学;慈溪市益达电器有限公司;
发明人朱世强;靳兴来;裴翔;赵志鹏;刘达思;
地址310027 浙江省杭州市西湖区浙大路38号
申请号CN201620856083.9
申请时间2016年08月08日
申请公布号CN206032542U
申请公布时间2017年03月22日
分类号B65G47/14(2006.01)I;B65G43/08(2006.01)I;B65G47/82(2006.01)I;B65G15/42(2006.01)I;
