制冰机水盒的翻转装置

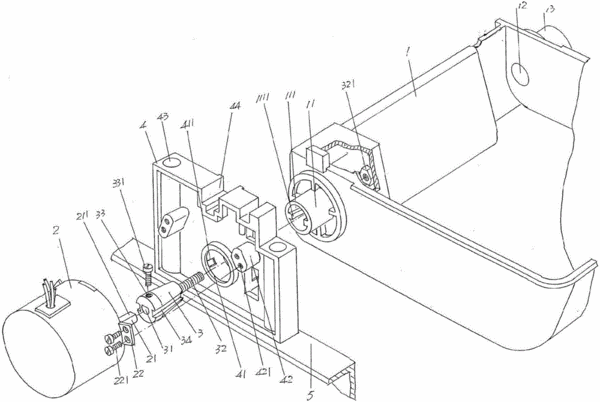

　　摘要：一种制冰机水盒的翻转装置，包括过渡连接轴套及过渡连接轴，过渡连接轴套支承在支架上，过渡连接轴套有轴套孔，过渡连接轴朝向电机的一端设电机轴插入孔，过渡连接轴的大头端朝向电机、小头端朝向过渡连接轴套且插入轴套孔内，过渡连接轴的小头端端面的中央有过渡连接轴螺杆，过渡连接轴螺杆上有螺杆螺母，电机轴插入电机轴插入孔内，过渡连接轴上有电机轴限定螺钉，特点：在过渡连接套的轴套孔的孔壁上构成有凸起轴套孔的孔壁表面的凸键，在过渡连接轴朝向过渡连接轴套的一端的外壁上设凹陷于外壁表面的凸键配合槽，凸键配合槽与凸键配合。无需将螺杆螺母过渡旋紧，避免电机内的减速齿轮出现磨损而保护电机，保障水盒本体的翻转效果。
