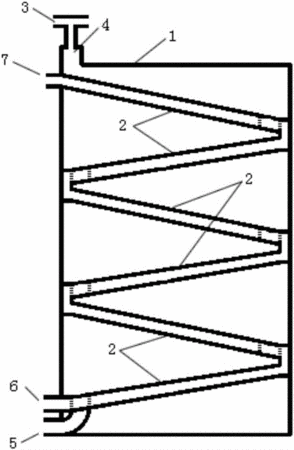

摘要：本实用新型涉及能源利用领域，尤其涉及一种污水源热泵用的污水换热器。其包括箱体和将所述箱体分隔成多层的多个换热板，所述箱体上部具有污水入口和清水出口，下部具有污水出口和清水入口，其特征在于，所述多个换热板的每一个换热板均包括出口端、平板换热区和入口端，所述入口端具有多个上下贯通的通孔，所述每一个换热板均采用出口端高于入口端的倾斜布置方式，相邻的两个换热板中，位于下方的换热板的出口端与位于上方的换热板的入口端相邻并连通，所述多个换热板中位于最上方的换热板的出口端与所述清水出口连接，位于最下方的换热板的入口端与所述清水入口连接。本实用新型避免了脏堵可能，能够实现免拆卸清洗和污水的高效连续的换热。
- 专利类型实用新型
- 申请人山东农业大学;
- 发明人范军;胡玉秋;
- 地址271018 山东省泰安市岱宗大街61号
- 申请号CN201620684524.1
- 申请时间2016年06月30日
- 申请公布号CN206001954U
- 申请公布时间2017年03月08日
- 分类号F28D9/00(2006.01)I;F28F21/08(2006.01)I;
