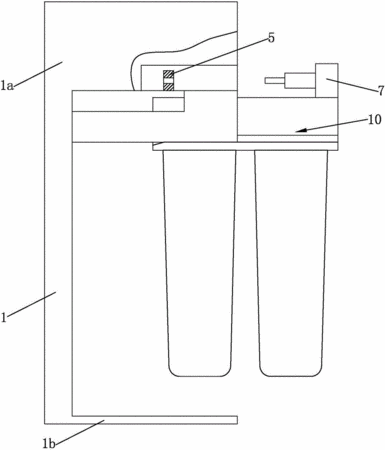

摘要:本实用新型公开一种超纯水机的净化模组安装结构,净化柱的数目为至少两个,这些净化柱安装在净化柱水路集成块下方,并集成为净化模组,净化模组位于超纯水机主机顶部的安装台和底部的支撑底座之间,该净化模组上的净化柱水路集成块两侧分别通过一个滑轨滑槽组件与安装台对应侧相连;净化柱水路集成块与安装台之间可通过快接锁紧组件相连;当净化模组与超纯水机主机锁紧时,外接接头插接在与超纯水机主机的接头上。本案采用现有技术中集成了净化柱以后的净化模组,并通过滑轨滑槽组件来连接净化模组与安装台,这样就能抽拉净化模组,且通过快接锁紧组件连接接净化模组与超纯水机主机,这样就能方便、快捷、牢靠地安装和更换净化模组。
- 专利类型实用新型
- 申请人重庆颐洋企业发展有限公司;
- 发明人林莹陈;
- 地址400041 重庆市九龙坡区石桥铺科园四街52号标准厂房K座4楼
- 申请号CN201620799840.3
- 申请时间2016年07月27日
- 申请公布号CN205999035U
- 申请公布时间2017年03月08日
- 分类号C02F1/00(2006.01)I;C02F103/04(2006.01)N;
