一种气液两相射流反应器以及气液两相射流反应系统

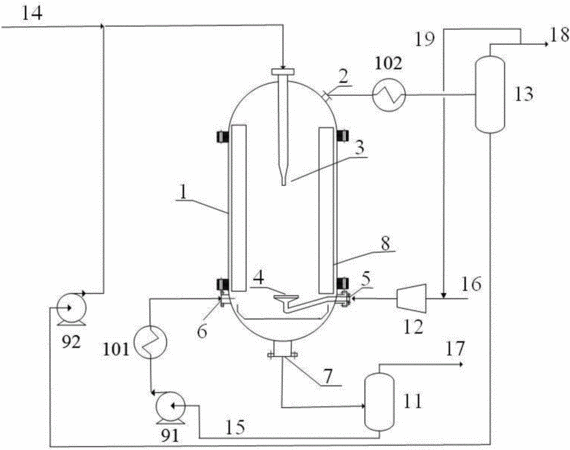

　　摘要：本实用新型公开了一种气液两相射流反应器，包括反应器筒体，在反应器筒体顶部设有液体喷射装置，液体喷射装置包括进液口和伸入反应器筒体内的缩径式喷嘴；在反应器筒体上部设有排气口；在反应器筒体的内壁设有多个挡板；在反应器筒体下部设有进气口和循环液进口，进气口与位于缩径式喷嘴下方的气体分布器连通；在反应器筒体底部设有排液口。本实用新型还公开了一种气液两相射流反应系统，包括气液两相射流反应器、蒸发器、闪蒸罐。本实用新型气液两相射流反应器系统，利用高速液体射流的剪切作来破碎气泡，实现气液两相的高效分散混合，具有流程简洁、反应器结构简单、气液混合效果好等优点，适用于甲醇羰基化生成醋酸或醋酸甲酯羰基化生产醋酐。

专利类型实用新型
申请人中石化南京工程有限公司;中石化炼化工程（集团）股份有限公司;浙江大学;
发明人李蒙;马炯;蒋燕;汪根宝;薛白;洪双;孙敬民;黄正梁;王浩同;王靖岱;阳永荣;
地址211112 江苏省南京市江宁区科建路1189号
申请号CN201620842064.0
申请时间2016年08月04日
申请公布号CN205995420U
申请公布时间2017年03月08日
分类号B01J10/00(2006.01)I;B01J19/26(2006.01)I;C07C51/56(2006.01)I;C07C53/12(2006.01)I;
