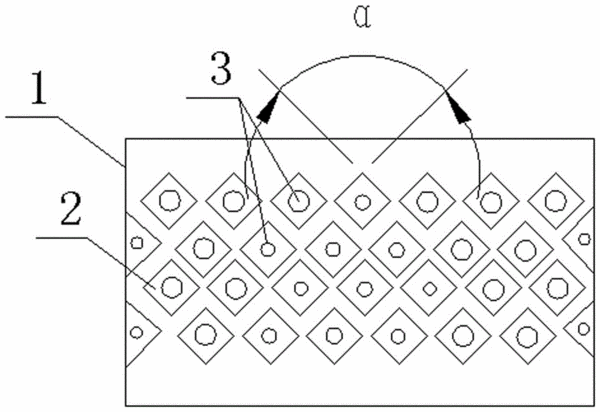

摘要：本实用新型公开了一种用于粮食烘干机的热交换器，克服了现有技术中，粮食烘干过程中容易出现烘干不均匀，还需增加处理成本的问题。该实用新型含有固定支架，热交换管、进气罩、出气罩，固定支架内上下并排设有多个热交换管，进气罩、出气罩之间设有进气总管、出气总管，所述热交换管逐层并排分布，上下层逐层错开分布，热交换管的首末两端分别设有进气口和出气口。进气总管位于进气罩的中心处，以进气总管的位置为圆心，圆的直径占进气罩水平宽度的三分之一，此圆范围内进气罩所对应的热交换管上的进气口的开口直径小于此圆范围外进气罩对应的热交换管上的进气口的开口直径。本装置无污染，受热均匀，干燥效果好，无需增加后续处理工艺。
- 专利类型实用新型
- 申请人郑州新光矿山机械制造有限公司;
- 发明人于庆武;
- 地址451262 河南省郑州市巩义市河洛镇南河渡村
- 申请号CN201620915634.4
- 申请时间2016年08月23日
- 申请公布号CN205980567U
- 申请公布时间2017年02月22日
- 分类号F26B3/02(2006.01)I;F28D1/04(2006.01)I;
