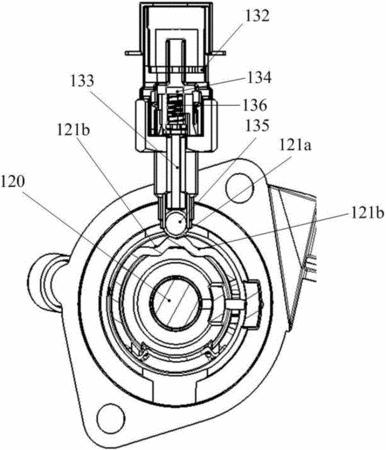

摘要：本实用新型公开了一种带有定位销的选换挡系统，包括壳体和选换挡轴，选换挡轴固定穿设在壳体上，其中：选换挡轴上形成有换挡型面，包括空挡位置型面和非空挡位置型面；选换挡系统还包括定位销，固定设置在壳体上；定位销与换挡型面相配合，在空挡状态下与空挡位置型面相适配，在非空挡状态下与非空挡位置型面相适配；定位销包括传感器和磁铁，二者之间的距离随着定位销与换挡型面的配合而发生变化。本实用新型提供的带有定位销的选换挡系统，可利用现有技术中的定位销，在该定位销上设置传感器和磁铁，利用定位销与换挡型面配合的变化来带动传感器和磁铁之间距离的变化，从而传送挡位变化的信号。与现有技术相比，便于加工，降低了生产成本。
- 专利类型实用新型
- 申请人安徽新华学院;
- 发明人金建;李宏玲;李长凯;闪静洁;余洪龙;
- 地址230088 安徽省合肥市望江西路555号
- 申请号CN201620841487.0
- 申请时间2016年08月04日
- 申请公布号CN205978393U
- 申请公布时间2017年02月22日
- 分类号F16H59/02(2006.01)I;F16H63/34(2006.01)I;F16H63/42(2006.01)I;
