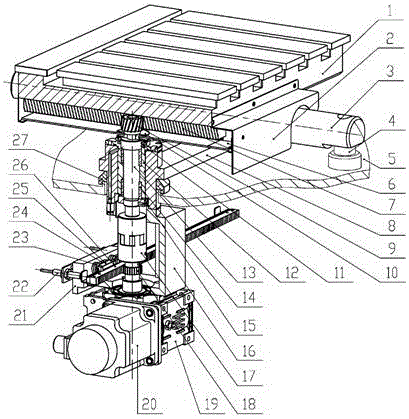

摘要：本实用新型公开了一种带外延保护装置的高精度传动工作台，包括工作台组件，与工作台组件连接的齿轮轴，工作台的底部设有防护盖板，工作台及防护盖板连接固定在导向轴上，工作台的下方沿竖直方向设有齿轮轴，齿轮轴的顶端驱动工作台及防护盖板在左右方沿导向轴直线移动；齿轮轴的底部设有固定座，固定座的顶部与齿轮架连接，直线导轨组设有限位齿条26，限位齿条26在弹簧的作用下与限位齿轮配合，限位齿轮固定在齿轮轴上；限位固定座的两端设有限位开关，导轨的两端分别设有限位调整块，通过调节限位调整块的位置来设置工作台的限位点及移动行程。从根本上解决了驱动电机及限位开关在切割室内的因温度高，湿度大，残渣多，防水差等问题的影响、同时也解决了轴承的易进水损坏问题。
- 专利类型实用新型
- 申请人莱州市蔚仪试验器械制造有限公司;
- 发明人王耀仪;邓建;滕春旭;刘华东;张磊;孙晓龙;吴显松;孙鲁州;毛书凤;李明;
- 地址261400 山东省烟台市莱州市文峰路街道西苑路南房家
- 申请号CN201621007612.4
- 申请时间2016年08月31日
- 申请公布号CN205968232U
- 申请公布时间2017年02月22日
- 分类号B23Q1/58(2006.01)I;B23Q5/38(2006.01)I;B23Q5/46(2006.01)I;
