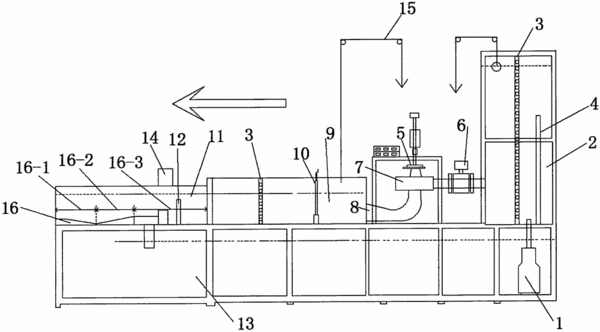

摘要:小型混流式水轮机能量试验台,涉及水轮机能量试验设备;水泵安装在集水池一端,水泵出水口连通压力水箱,压力水箱中间装有静水栅,靠近引水室一侧放置水头测量装置,另一侧安装溢流板,模型水轮机和压力水箱下半部通过引水室连接,模型水轮机顶部安装测功装置,且模型水轮机通过尾水管与尾水槽连接,尾水槽中安装水头测量装置,且尾水槽内部从连接尾水管处依次安装调节闸门和静水栅,尾水槽一侧是测量堰槽,测量堰槽上安装超声波水位流量测量装置,且测量堰槽内部安装堰板,巴歇尔槽在测量堰槽末端,巴歇尔槽从靠近堰板处依次为收缩段、喉道段、扩散段;本实用新型能透明、全面、准确反映小型混流式水轮机能量,可进行混流式水轮机能量试验。
- 专利类型实用新型
- 申请人浏阳市南方科技展览模型有限公司;
- 发明人何国斌;
- 地址410300 湖南省浏阳市浏阳河中学内
- 申请号CN201620927830.3
- 申请时间2016年08月18日
- 申请公布号CN205958263U
- 申请公布时间2017年02月15日
- 分类号G01M15/00(2006.01)I;
