一种防夹破防粘膜夹

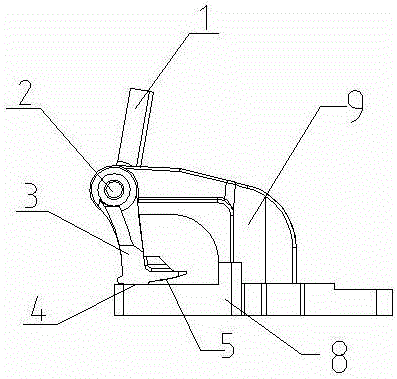

　　摘要：本实用新型公开了一种防夹破防粘膜夹，包括底座，在底座上设置有夹持架，膜夹还包括一个推杆、夹板，推杆与夹板之间为一体结构，推杆与夹板通过转轴与夹持架相连，夹板底端与底座的上端面之间形成一个夹持口，夹板在自由状态下夹板底端与底座的上端面之间夹紧，夹板底端为一个弧面状结构，夹板底端向内侧逐渐延伸设有一个挡板，挡板的底面为一个弧形面，挡板的底面与水平面的夹角为10?30°。本实用新型通过夹板底端设置成弧面状，增大了夹板底端与薄膜之间的接触面积，防止了夹板将薄膜戳破，同时通过在夹板底端向内侧逐渐延伸设有一个挡板，通过挡板将薄膜后端进行压住，防止了薄膜的边部起卷，从而引起粘在膜夹上的问题。
