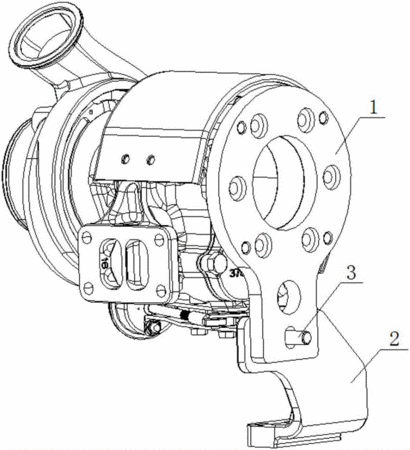

摘要：本实用新型公开了一种发动机的支架组件，支架组件包括：增压器支架，增压器支架的下部设有第一腰形连接孔；飞轮壳支架，飞轮壳支架的上部设有通孔；滑块螺栓，滑块螺栓的头部设有两个沿轴向延伸的平行侧面，滑块螺栓依次穿过飞轮壳支架的通孔和第一腰形连接孔，并通过螺母将增压器支架和飞轮壳支架连接在一起。本实用新型设置了腰形连接孔和具有平面头部的滑块螺栓，使得支架组件具有不同方向的膨胀空间，可在受热膨胀时自动调节增压器支架和滑块螺栓的相对位置，增压器在膨胀变形的时候有运动的空间，进而防止增压器的断裂，提高了发动机的支撑结构的可靠性，并使得整车排气管路的布置紧凑。
- 专利类型实用新型
- 申请人广西玉柴机器股份有限公司;
- 发明人李海滔;孔令鑫;杨宗霖;罗绍旺;陈承柳;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201620984406.2
- 申请时间2016年08月30日
- 申请公布号CN205905758U
- 申请公布时间2017年01月25日
- 分类号B60K5/12(2006.01)I;
