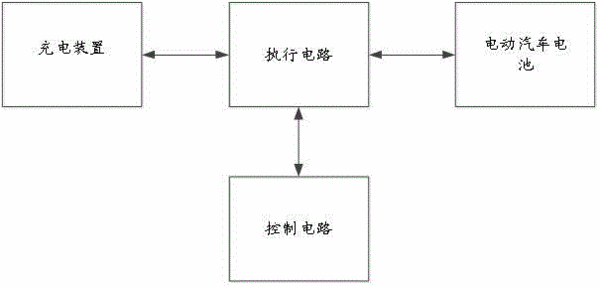

摘要：本实用新型涉及一种V2G直流双向充电模块，包括控制电路和执行电路，所述控制电路与执行电路通讯连接，所述执行电路两端分别连接充电装置和电动汽车电池。所述执行电路包括由第一、第二功率开关管单元串联组成的桥臂单元，所述桥臂单元的两端分别串联有第一、第二电容形成回路，所述第一、第二功率开关管单元之间并联有电感。所述第一、第二功率开关管单元均包括IGBT管和与所述IGBT管并联的二极管。本实用新型的充电模块结构简单，控制灵活，通过控制电路中的功率开关管的状态实现电路的BUCK/BOOST转换，使电流在直流状态下完成流通，实现电流直流升压或直流降压，为解决电动汽车与电网之间的能量流动提供了简单有效的解决方案。
- 专利类型实用新型
- 申请人北京北变微电网技术有限公司;
- 发明人王建强;孔启翔;彭以光;庞先标;杜宏;
- 地址100193 北京市海淀区上地中关村软件园8号楼华夏科技大厦231室
- 申请号CN201620385961.3
- 申请时间2016年05月03日
- 申请公布号CN205901332U
- 申请公布时间2017年01月18日
- 分类号H02J7/00(2006.01)I;H02M3/155(2006.01)I;
