    多系统集成天线

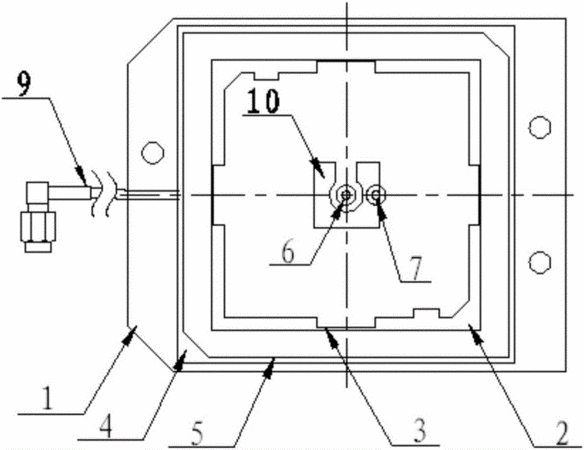

      摘要:本实用新型公开了一种多系统集成天线,包括反射板、设置在所述反射板第一表面上的微带天线、设置在所述反射板的第二表面上的合路电路板和屏蔽盖;所述微带天线的中心与所述反射板的中心重合;所述屏蔽盖罩设在所述合路电路板外,将所述合路电路板封闭在所述屏蔽盖和反射板之间。本实用新型的多系统集成天线,微带天线的中心与反射板的中心重合设置,利于整体天线尺寸的减小,提升天线小型化集成的趋势,可实现该种天线的小型化设计,满足日益扩大的无人机应用市场。
    • 专利类型实用新型
    • 申请人深圳市鼎耀科技有限公司;
    • 发明人廖斌;魏海雄;
    • 地址518000 广东省深圳市宝安区石岩街道塘头社区宏发科技园工业园厂房E栋三楼
    • 申请号CN201620878850.6
    • 申请时间2016年08月12日
    • 申请公布号CN205900796U
    • 申请公布时间2017年01月18日
    • 分类号H01Q13/08(2006.01)I;H01Q1/50(2006.01)I;H01Q15/14(2006.01)I;H01Q1/38(2006.01)I;
