  • 教育装备采购网首页 > 知识产权 > 专利 > CN205888249U

    型材对中夹具及其夹紧机构

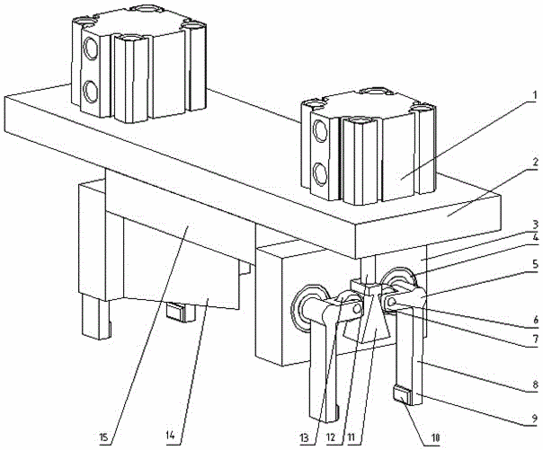

      摘要:本实用新型公开了一种型材对中夹具及其夹紧机构。夹紧机构包括基座,基座上绕相互平行的转动轴线转动装配有用于夹持在工件相背两侧的两个夹持爪,两夹持爪之间连接有用于带动两者同步的相向翻转而夹紧工件、相背翻转而松开工件的驱动部件。本实用新型中两夹持爪通过相向翻转的方式实现从型材相对两侧进行夹紧,即两夹持爪从型材的两边互为定位,使得型材在被两夹持爪夹紧的过程中,随着两夹持爪相向翻转的过程,型材的中心线准确对准到两夹持爪之间的中心线位置,这就使得型材宽边的尺寸误差被分摊到型材的两边,这样在从型材的一边向另一边倾斜切割的过程中,型材宽边尺寸的误差仅有部分对切割边长度造成影响,使得型材切割精度提高。
    • 专利类型实用新型
    • 申请人郑州宇通客车股份有限公司;
    • 发明人蒋林森;谢群鹏;周功;刘炳伟;张宏伟;黄军锋;
    • 地址450016 河南省郑州市十八里河宇通工业园区
    • 申请号CN201620746813.X
    • 申请时间2016年07月15日
    • 申请公布号CN205888249U
    • 申请公布时间2017年01月18日
    • 分类号B23D47/04(2006.01)I;
