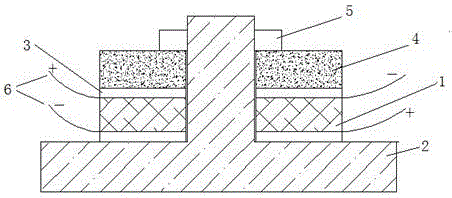

摘要:本实用新型公开了一种抗干扰的压电传感器结构,包括压电陶瓷片、底座、绝缘垫片、质量块、锁紧螺母和电极片,所述压电陶瓷片在同一个表面上设置相互隔离的正、负极性区域,在压电陶瓷片两侧依次夹电极片和绝缘垫片,并固定在底座上;在绝缘垫片上设质量块,锁紧螺母从外部拧紧质量块以给予压电陶瓷预紧力。本实用新型的抗干扰的压电传感器结构,采用在压电陶瓷表面设置相互隔离的正、负极性区域,得到两路相位完全相反的输出信号,对两路信号进行处理,并使用减法器电路,可有效将电磁脉冲等干扰信号抵消掉,得到平滑的波形信号,提高测试准确性。
- 专利类型实用新型
- 申请人江苏联能电子技术有限公司;
- 发明人不公告发明人;
- 地址225000 江苏省扬州市邗江区物港路42号
- 申请号CN201620791602.8
- 申请时间2016年07月26日
- 申请公布号CN205879348U
- 申请公布时间2017年01月11日
- 分类号G01H11/08(2006.01)I;
