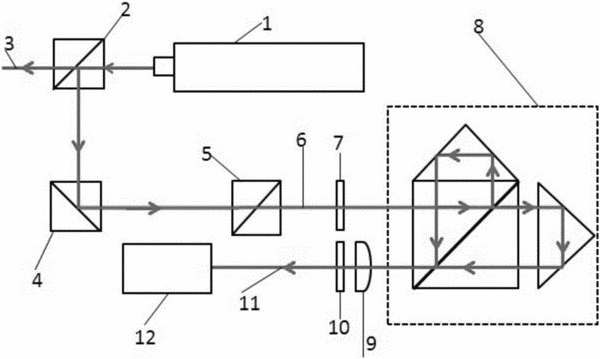

摘要：本实用新型提供了一种用于激光测量信号修正的装置，包括激光器、消偏振分光棱镜、偏振分光棱镜、检偏系统、外光路系统、聚光透镜、1/2波片和信号探测处理系统，其中，所述激光器射出的激光先后经过所述消偏振分光棱镜、偏振分光棱镜形成出射光，所述出射光经所述检偏系统射入所述外光路系统，所述检偏系统保证了所述出射光的线偏振特性，所述外光路系统射出的信号光先后经过所述聚光透镜、1/2波片射入所述信号探测处理系统。本实用新型的有益效果是：一方面，干涉信号形成的李萨如图就不会出现偏心的现象；另一方面，可将反射回来的信号光斑缩小，使其光斑尺寸远小于光电探测器光敏面尺寸。
- 专利类型实用新型
- 申请人深圳市中图仪器科技有限公司;
- 发明人刘龙为;潘子祥;
- 地址518000 广东省深圳市南山区西学苑大道1001号智园B1栋2层
- 申请号CN201621044888.X
- 申请时间2016年09月06日
- 申请公布号CN205879112U
- 申请公布时间2017年01月11日
- 分类号G01B9/02(2006.01)I;G01B11/02(2006.01)I;
