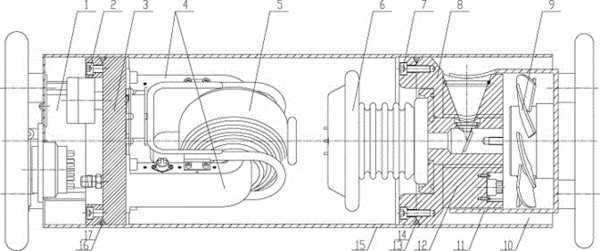

摘要：一种内置法兰无焊接壳体探伤机，包括有壳体、装在壳体内一端的射线管、与射线管连接一体的散热器、通过风罩装在散热器尾部的风机、以及装在壳体内另一端高的压包、接线组件，其特征是：所述壳体是采用无缝铝合金管制成，在壳体内左右两端装有内置法兰盘A和内置法兰盘B，与法兰盘A通过连接件安装有高压包底座，安装高压包及接线组件；与法兰盘B通过连接件安装有射线管底座，安装射线管及散热器；在法兰盘A、B分别与高压包底座和射线管底座结合部外圆面上各开有一圈三角形密封槽安装有三角形密封圈，本实用新型杜绝了壳体焊接造成的泄漏问题，密封性能好，整个铝制壳体没有一处焊接，提高生产成品率，降低了生产成本，广泛用于各行业中的压力容器、管道的检测。
- 专利类型实用新型
- 申请人黄石上方检测设备有限公司;
- 发明人方扬德;潘松文;潘子文;
- 地址435000 湖北省黄石市经济开发区机械工业园观山路118号
- 申请号CN201620784988.X
- 申请时间2016年07月25日
- 申请公布号CN205844222U
- 申请公布时间2016年12月28日
- 分类号G01N23/00(2006.01)I;
