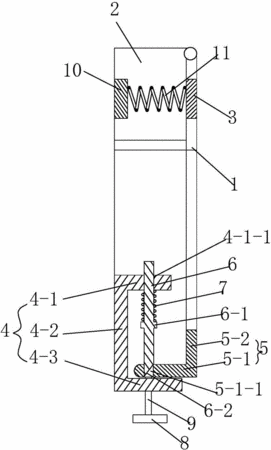

摘要：本实用新型涉及波峰焊治具技术领域，特别涉及一种快速定位的波峰焊治具，所述上翻板与下固定框相铰接；上翻弹簧一端与下压板相固定连接；上翻弹簧另一端抵压在上压板的下表面；锁舌的前端伸进锁定通孔内；回复弹簧一端抵压在推板上；回复弹簧另一端抵压在后板上；推杆穿过前板后与推板相固定连接。在使用本实用新型时，上翻板下压后带动角铁块下压，由于回复弹簧的作用下锁舌推入进锁定通孔内锁定；当焊接完成后并且冷却后，只需要手柄往里压使锁舌脱离锁定通孔，上翻板由于上翻弹簧的作用下往上弹出，焊接好的PCB板就能取出来，该结构极大限度地提高工人的效率，节约劳动成本。本实用新型具有结构简单，设置合理，制作成本低等优点。
- 专利类型实用新型
- 申请人深圳市凯泰高科技有限公司;
- 发明人盛继容;
- 地址518105 广东省深圳市宝安区松岗街道广田路94号广盛荣工业园
- 申请号CN201620859447.9
- 申请时间2016年08月09日
- 申请公布号CN205834438U
- 申请公布时间2016年12月28日
- 分类号B23K3/08(2006.01)I;B23K37/04(2006.01)I;B23K1/08(2006.01)I;
