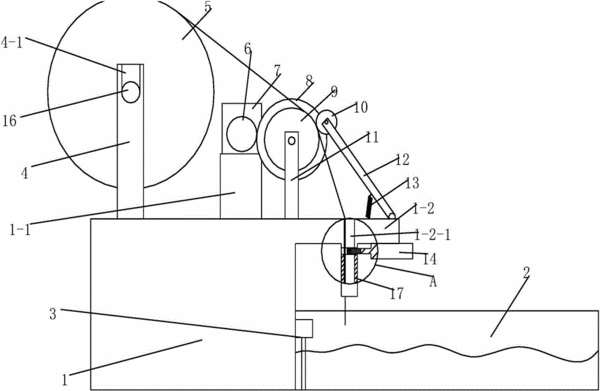

摘要：本实用新型涉及波峰焊机的加锡装置技术领域，特别涉及一种波峰焊机的自动加锡装置，橡胶辊一轴头上设置有与主动齿轮相匹配的从动齿轮；凸块的上表面铰接有压辊支架；压辊抵压在橡胶辊的表面上；加料通孔与加料管相连通；气缸上连接有裁料刀；裁料刀穿过通孔后伸进加料管的内腔；熔锡池内设置有液位计。在使用本实用新型时，液位计检测液位下降，电机启动是橡胶辊转动，带动压在橡胶辊与压辊之间的料进行放卷，通过气缸推动裁料刀把卷料分开，下方的卷料自动掉落熔锡池内熔化；液面升高后，电机停止运转，全自动化加料，而且加料及时，有效操作人员降低劳动强度，提高加工效率。本实用新型具有结构简单，设置合理，制作成本低等优点。
- 专利类型实用新型
- 申请人深圳市凯泰高科技有限公司;
- 发明人盛继容;
- 地址518105 广东省深圳市宝安区松岗街道广田路94号广盛荣工业园
- 申请号CN201620856717.0
- 申请时间2016年08月09日
- 申请公布号CN205834421U
- 申请公布时间2016年12月28日
- 分类号B23K3/06(2006.01)I;B23K3/08(2006.01)I;
