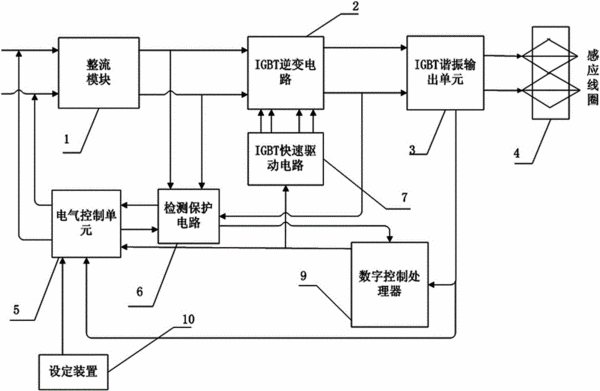

摘要：本实用新型公开一种具有新型散热系统的感应加热电源。技术方案包括整流模块，其特征在于：所述整流模块连接有IGBT逆变模块，所述IGBT逆变模块连接有IGBT谐振输出单元，所述IGBT?谐振输出单元连接有感应线圈，所述整流模块、IGBT?逆变模块和IGBT谐振输出单元三者的连接电路上设有检测保护电路，所述检测保护电路分别连接有电气控制单元和数字控制处理器，并且所述整流模块和IGBT逆变模块集成在功率电路板上，所述功率电路板紧密贴散热板，所述散热板一侧布置显示屏、控制电路板和辅助电源板，在尾部布置风冷散热扇。
- 专利类型实用新型
- 申请人浙江天煌科技实业有限公司;
- 发明人黄华圣;张榆平;李兴胜;刘文富;邬志明;
- 地址310030 浙江省杭州市西湖区三墩镇西湖科技园西园五路10号
- 申请号CN201620674512.0
- 申请时间2016年06月30日
- 申请公布号CN205830072U
- 申请公布时间2016年12月21日
- 分类号H05B6/04(2006.01)I;
