一种无棘轮棘爪的紧线器

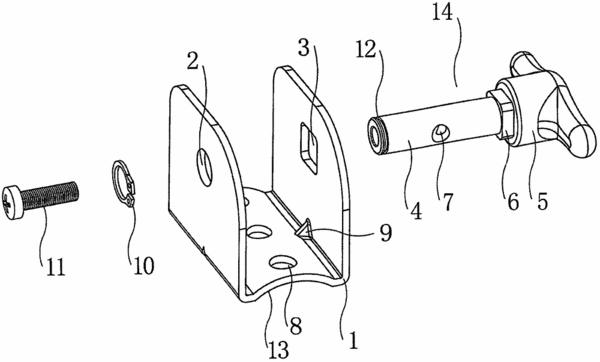

　　摘要：一种无棘轮棘爪的紧线器，包括，U形支架、手柄轴、卡簧以及螺丝，其特征在于：手柄轴包括轴、手柄以及方形柱，轴一端的方形柱与手柄注塑为一体，在U形支架的一端设有圆孔，另一端设有方孔，手柄轴穿过方孔和圆孔，手柄轴的前端通过卡簧固定，轴与圆孔相配合，方形柱置于方孔内，一端的手柄与U形支架顶接，在轴上设有穿过球网拉绳的穿线孔，螺丝旋入轴内，与轴螺纹连接，其螺丝用于顶紧球网拉绳。本实用新型去掉了传统紧线器必备的棘轮、棘爪，降低产品成本的同时，提高了其使用寿命。设计构思巧妙，结构精巧、简单，外形美观精致，装配极其简单、实用、耐用。结束了传统紧线器和摇把“分家”的状态，进化融合为一根手柄轴，使用方便、快捷。
