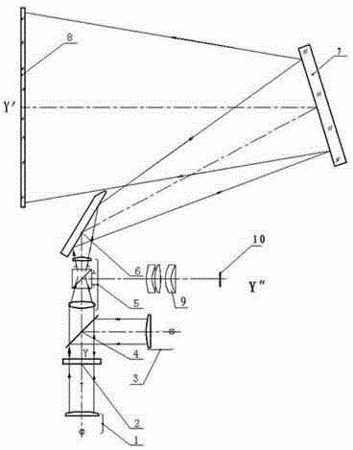

摘要：本实用新型公开了一种投影仪投影成像、视频图像同步显示及测量的装置，其特征在于：包括计算机软硬件及仪器玻璃工作台（2），玻璃工作台（2）下面设有透射照明组（1），玻璃工作台（2）上面设有半反半透镜（4），半反半透镜（4）右面设有反射照明组（3）；半反半透镜（4）上面设有物镜组（5），物镜组（5）右面设有降倍物镜（9）和CCD接收面（10），物镜组（5）上面设有反光镜A（6），反光镜A（6）反射位设有反光镜B（7），反光镜B（7）反射位设有带米字线投影屏（8）。本实用新型将光路一分为二，使工件轮廓图像分别成像在两个不同的象方、实现了光学投影放大比对测量和CCD视频图像测量的同步，使之既具有传统投影仪的测量功能，又具有CCD视频测量的功能。
- 专利类型实用新型
- 申请人贵阳新天光电科技有限公司;
- 发明人宋彬亮;杨国林;潘流平;林秀峰;伍昌伟;税焴;
- 地址550018 贵州省贵阳市国家高新技术产业开发区新光路9号
- 申请号CN201620603573.8
- 申请时间2016年06月20日
- 申请公布号CN205785076U
- 申请公布时间2016年12月07日
- 分类号G01B11/02(2006.01)I;
