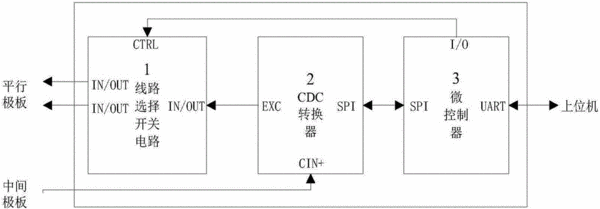

摘要：本实用新型涉及大坝安全监测技术领域，尤其为一种电容式引张线仪的测量装置，包括线路选择开关电路，线路选择开关电路包括电子切换开关，电子切换开关控制端CTRL连接微控制器的控制口I/O，电子切换开关一端IN/OUT连接CDC转换器的激励信号输出端EXC，电子切换开关一端IN/OUT连接不同的平行极板，微控制器控制口I/O控制电子切换开关的状态实周期激励信号，CDC转换器包括激励信号输出端EXC、电容测量输入端CIN+和CDC转换器通信口SPI，微控制器控制口I/O连接线电子切换开关控制端CTRL，微控制器通信口SPI连接CDC转换器通信口SPI，通信口UART对外输出。本实用新型，测量电路简单可靠并可以小型化，测量时间不到原来测量方法的十分之一，实现快速测量，测量数据可以同步利用。
- 专利类型实用新型
- 申请人南京河海南自水电自动化有限公司;
- 发明人曹胜华;徐晓乐;张建涛;何国云;刘锋;
- 地址210032 江苏省南京市浦口区星火路8号
- 申请号CN201620692269.5
- 申请时间2016年07月02日
- 申请公布号CN205785053U
- 申请公布时间2016年12月07日
- 分类号G01B7/02(2006.01)I;
