    基于不等式约束的辅助电容分布式半桥/全桥混联MMC自均压拓扑

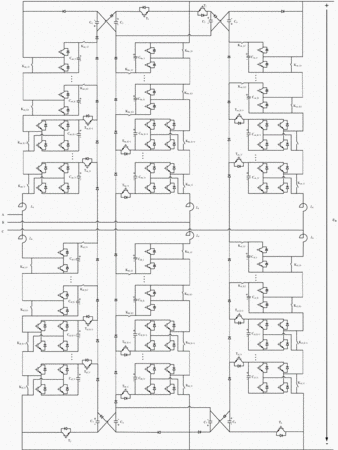

      摘要:本实用新型提供基于不等式约束的辅助电容分布式半桥/全桥混联MMC自均压拓扑。半桥/全桥混联MMC自均压拓扑中,半桥/全桥混联MMC模型与自均压辅助回路通过辅助回路中的辅助开关发生电气联系,辅助开关闭合,两者构成基于不等式约束的辅助电容分布式半桥/全桥混联MMC自均压拓扑,辅助开关打开,拓扑等效为半桥/全桥混联MMC拓扑。在不强调两种拓扑差异的情况下,辅助开关中的6K个机械开关可以省略。该半桥/全桥混联MMC自均压拓扑,具有直流故障箝位能力,不依赖于专门的均压控制,能够在完成直交流能量转换的基础上,自发地实现子模块电容电压的均衡,同时可以相应降低子模块触发频率和电容容值,实现MMC的基频调制。
    • 专利类型实用新型
    • 申请人华北电力大学;
    • 发明人赵成勇;许建中;刘航;
    • 地址102206 北京市昌平区回龙观镇北农路2号
    • 申请号CN201620068898.0
    • 申请时间2016年01月25日
    • 申请公布号CN205754049U
    • 申请公布时间2016年11月30日
    • 分类号H02M7/49(2007.01)I;
