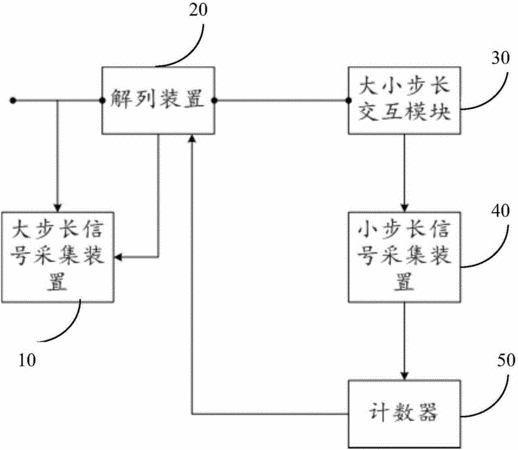

摘要：本实用新型涉及一种MMC桥臂模块以及MMC，包括大步长信号采集装置、解列装置、大小步长交互模块、小步长信号采集装置以及计数器；解列装置的第一信号输出端口连接大小步长交互模块，该模块又连接小步长信号采集装置，每隔一预设时间采集一次小步长信号，该装置还与计数器连接，计数器计数至预设次数时，向解列装置发送第一使能信号，解列装置在接收到第一使能信号的时候，通过第二信号输出端口向大步长信号采集装置发送第二使能信号，大步长信号采集装置在接收到第二使能信号时采集大步长信号。本实用新型提供的MMC桥臂模块以及MMC能够实现大小步长之间的转换，对MMC中大量的全控型开关器件进行更加精确的仿真。
- 专利类型实用新型
- 申请人南方电网科学研究院有限责任公司;华北电力大学;
- 发明人郭琦;王嘉钰;林雪华;刘崇如;
- 地址510062 广东省广州市越秀区东风东路水均岗6号粤电大厦西塔
- 申请号CN201620481097.7
- 申请时间2016年05月23日
- 申请公布号CN205754032U
- 申请公布时间2016年11月30日
- 分类号H02M7/219(2006.01)I;
