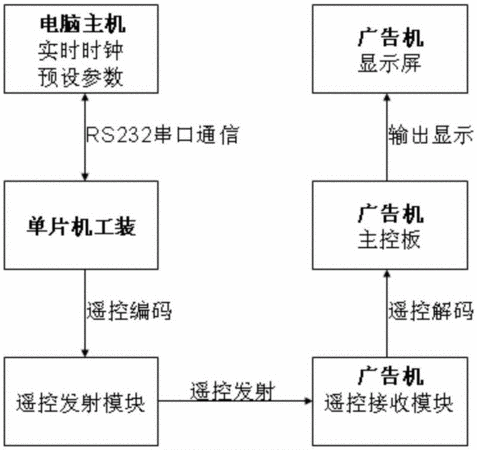

摘要：本实用新型公开了一种广告机实时时钟校准及出厂参数自动设置的装置，包括单片机工装、遥控发射模块和遥控接收模块，单片机工装通过RS232串口与电脑主机通信，单片机工装接收电脑主机的数据并将其转换成特定协议的遥控码，单片机工装与遥控发射模块信号连接，遥控发射模块接收单片机工装转换后的遥控码并将其遥控发射，遥控接收模块与遥控发射模块信号连接，遥控接收模块与广告机的主控板信号连接，遥控接收模块接收遥控码并发射输出给广告机的主控板，该主控板接收遥控码并将其按特定协议解码后写入系统。本实用新型实现了广告机实时时钟校准、开关机时间、节目播放时间等参数的自动设置，提高了校时和出厂参数设置的准确性，提高了生产效率。
- 专利类型实用新型
- 申请人四川长虹电器股份有限公司;
- 发明人程光锐;李建;郭恩沛;
- 地址621000 四川省绵阳市高新区绵兴东路35号
- 申请号CN201620052656.2
- 申请时间2016年01月19日
- 申请公布号CN205751192U
- 申请公布时间2016年11月30日
- 分类号G08C17/00(2006.01)I;G08C19/00(2006.01)I;H04L29/06(2006.01)I;
