一种氧气纯度检测装置

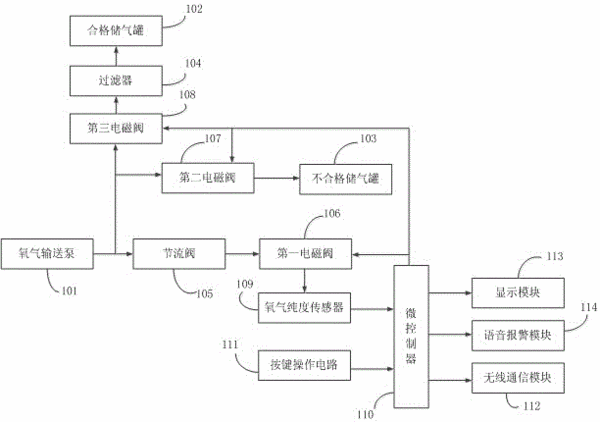

　　摘要：本实用新型公开了一种氧气纯度检测装置，包括：氧气输送泵、合格储气罐、不合格储气罐、过滤器、节流阀、第一至第三电磁阀、氧气浓度传感器和控制装置；氧气输送泵的输出接有第一至第三管道，节流阀和第一电磁阀依次设置在第一管道上，第二电磁阀设置在第二管道上，第二管道的输出与不合格储气罐连通，第三电磁阀和过滤器依次设置在第三管道上，第三管道的输出与合格储气罐连通；控制装置包括微控制器、按键操作电路、无线通信模块、显示模块和语音报警模块，氧气浓度传感器、按键操作电路、无线通信模块、显示模块和语音报警模块均与微控制器连接。本实用新型实现了对合格氧气和不合格氧气的分离，提高了氧气纯度检测效率。

专利类型实用新型
申请人西安聚能仪器有限公司;
发明人邓仁文;
地址710021 陕西省西安市经开区草滩生态产业园草滩六路绘绵园A2栋6层
申请号CN201620566890.7
申请时间2016年06月14日
申请公布号CN205746026U
申请公布时间2016年11月30日
分类号F17C13/02(2006.01)I;F17C13/04(2006.01)I;G01N33/00(2006.01)I;G08C17/02(2006.01)I;
