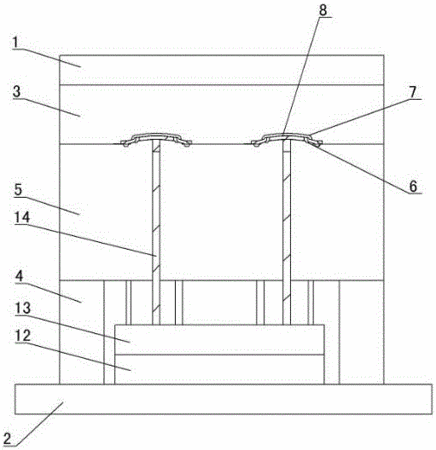

摘要：双色壶铃注塑模具整体式锁模机构，包括模具定模复板和动模复板，定模复板下安装定模，动模复板上安装两块模脚，两模脚上安装动模，动模中设置型芯，定模中设置型腔，型芯与型腔相配合，型芯与型腔之间的间隙构成模腔，模腔中注塑成型双色壶铃，所述的动模四个转角处设置锁模凸块，所述的定模上设置型腔凸板，型腔凸板的四角转角处设置锁模缺口，锁模凸块与锁模缺口相配合。合模时，锁模凸块插入锁模缺口中，形成四角锁模，特别是锁模凸块与动模为一体加工，锁模可靠，能有效防止涨模，保证产品质量。
- 专利类型实用新型
- 申请人浙江康莱宝体育用品股份有限公司;
- 发明人张超;
- 地址317700 浙江省台州市台州经济开发区滨海工业区块F区块
- 申请号CN201620526994.5
- 申请时间2016年06月02日
- 申请公布号CN205735807U
- 申请公布时间2016年11月30日
- 分类号B29C45/26(2006.01)I;B29C45/66(2006.01)I;
