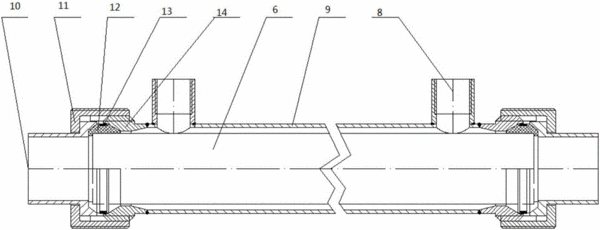

摘要:本实用新型公开了一种单芯装的陶瓷膜组件,包括单芯膜组筒体、陶瓷膜管,陶瓷膜管设置于单芯膜组筒体内壁上,单芯膜组筒体两端部壁均设有渗透液出口,单芯膜组筒体两端均设有压紧接头组件,压紧接头组件包括压紧接头、螺帽、密封圈、密封圈抱箍和外螺纹接头,外螺纹接头固定于单芯膜组筒体上,所述外螺纹接头前端设有压紧接头,外螺纹接头与压紧接头之间设有密封圈,所述密封圈抱箍设置密封圈外壁上,螺帽套于外螺纹接头与压紧接头靠近处上将其固定。本实用新型克服了现有技术的不足,设计合理,结构紧凑,不改变原密封圈的外形和材质,将非标法兰连接改为螺纹连接,密封所需预紧力由螺纹提供,采用T形螺纹,能提供较大的预紧力且拆卸方便。
- 专利类型实用新型
- 申请人合肥世杰膜工程有限责任公司;
- 发明人施燕;高云;王林;
- 地址230000 安徽省合肥市长江西路669号天达路
- 申请号CN201620574200.2
- 申请时间2016年06月07日
- 申请公布号CN205730912U
- 申请公布时间2016年11月30日
- 分类号B01D63/00(2006.01)I;
