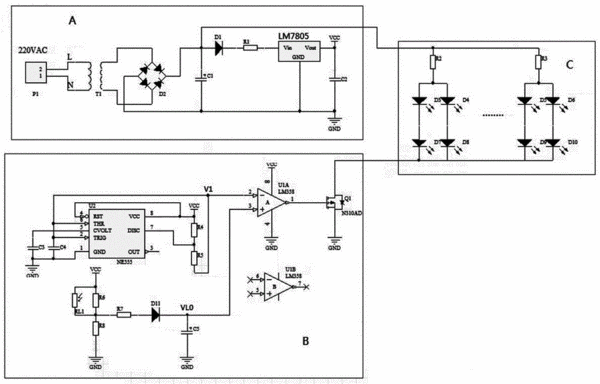

摘要：本实用新型公开了一种用于高速公路自动调光车道指示器的控制电路，包括依次连接的电源电路A、像素管负载电路C和调光电路B：所述电源电路A包括依次电连接的交流220V电源、变压器T1、整流器D2、二极管D1、电阻R1和三端稳压器LM7805的输入端，所述像素管负载电路C为多个由发光二极管D3、D7串联后并联在串联后的发光二极管D4、D8的两端且整体与电阻R2串联后的模块连接而成，调光电路C部分通过光敏电阻采样外部光线，产生的电压信号与NE555振荡器产生的三角波输入给LM358运算放大器，放大之后，经过N310AD直流转换器输出给负载；可以随外界光线的改变而改变，也相应地保护了驾驶者的生命财产安全。
- 专利类型实用新型
- 申请人北京电通伟业电子设备有限公司;
- 发明人暴晓东;芮青春;富宝祥;陈宝龙;邢波;周永准;刘兴平;孟斌;王宇;
- 地址100076 北京市大兴区旧宫镇旧宫工业区南区甲19号
- 申请号CN201620537606.3
- 申请时间2016年06月06日
- 申请公布号CN205726564U
- 申请公布时间2016年11月23日
- 分类号H05B33/08(2006.01)I;
