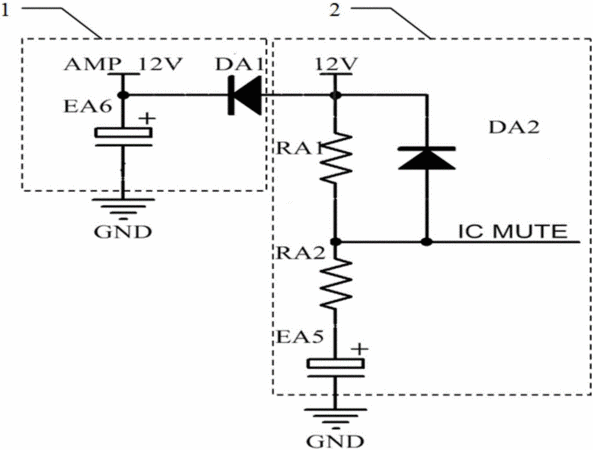

摘要：本实用新型公开了一种掉电静音控制电路，包括功放供电模块和掉电功放关闭模块；所述功放供电模块包括功放供电端、第一电容和第一单向导通元件；所述掉电功放关闭模块包括直流电源、第二单向导通元件、第一电阻、第二电阻、第二电容和静音信号输出端；所述第一电容的正极和所述功放供电端连接，所述第一电容的负极接地；所述直流电源通过所述第一单向导通元件连接所述功放供电端；所述静音信号输出端分别通过所述第二单向导通元件和所述第一电阻连接所述直流电源；所述第二电容的正极通过所述第二电阻连接所述静音信号输出端，所述第二电容的负极接地。本实用新型提供的电路设计简单，占用PCB面积小，成本低，生产效率高以及品质提升。
- 专利类型实用新型
- 申请人广州视源电子科技股份有限公司;
- 发明人陈荣坚;
- 地址510530 广东省广州市黄埔区云埔四路6号
- 申请号CN201620644584.0
- 申请时间2016年06月23日
- 申请公布号CN205726080U
- 申请公布时间2016年11月23日
- 分类号H04N5/60(2006.01)I;
