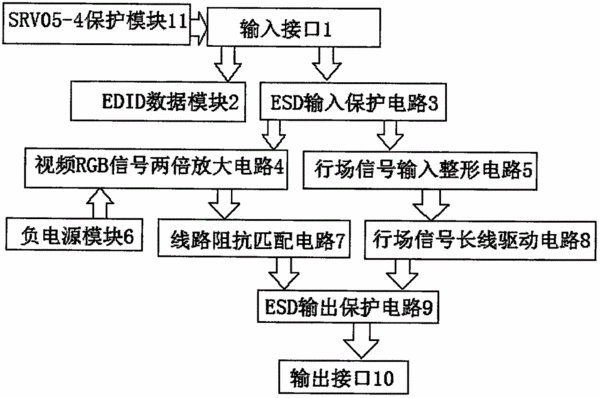

摘要：本实用新型公开了一种高性价比的高清VGA信号分配器，包括输入接口，及与输入接口通信连接的EDID数据模块和ESD输入保护电路；所述ESD输入保护电路输出端通信连接有视频RGB信号两倍放大电路和行场信号输入整形电路；所述视频RGB信号两倍放大电路电源端连接有负电源模块；所述视频RGB信号两倍放大电路输出端电连接有线路阻抗匹配电路；所述行场信号输入整形电路输出端电连接行场信号长线驱动电路。本实用新型的高性价比的高清VGA信号分配器，其在运算放大器输入端、输出端、传输线输入端和用户终端都进行信号匹配，保证信号是真小；利用行场信号输入整形电路直接进行信号检测，其检测简单，检测数据准确。
- 专利类型实用新型
- 申请人深圳市东健宇电子有限公司;
- 发明人邹乐健;邹旭东;朱天喜;
- 地址518000 广东省深圳市宝安区大浪街道浪口社区华荣路鹏腾达工业园六栋五楼
- 申请号CN201620388926.7
- 申请时间2016年05月04日
- 申请公布号CN205726072U
- 申请公布时间2016年11月23日
- 分类号H04N5/268(2006.01)I;H04N17/04(2006.01)I;H04N7/015(2006.01)I;
